CHI TIẾT KỸ THUẬT NỘI THẤT CHO THIẾT KẾ BẾP VÀ KỆ TREOTài liệu này tổng hợp các bản vẽ kỹ thuật chi tiết phục vụ cho thi công nội thất khu vực bếp và hệ kệ treo hiện đại. Các chi tiết thể hiện rõ kích thước, phương án lắp đặt, liên kết vật liệu và kiểu dáng hoàn thiện nhằm đảm bảo tính thẩm mỹ, công năng sử dụng và độ bền công trình.

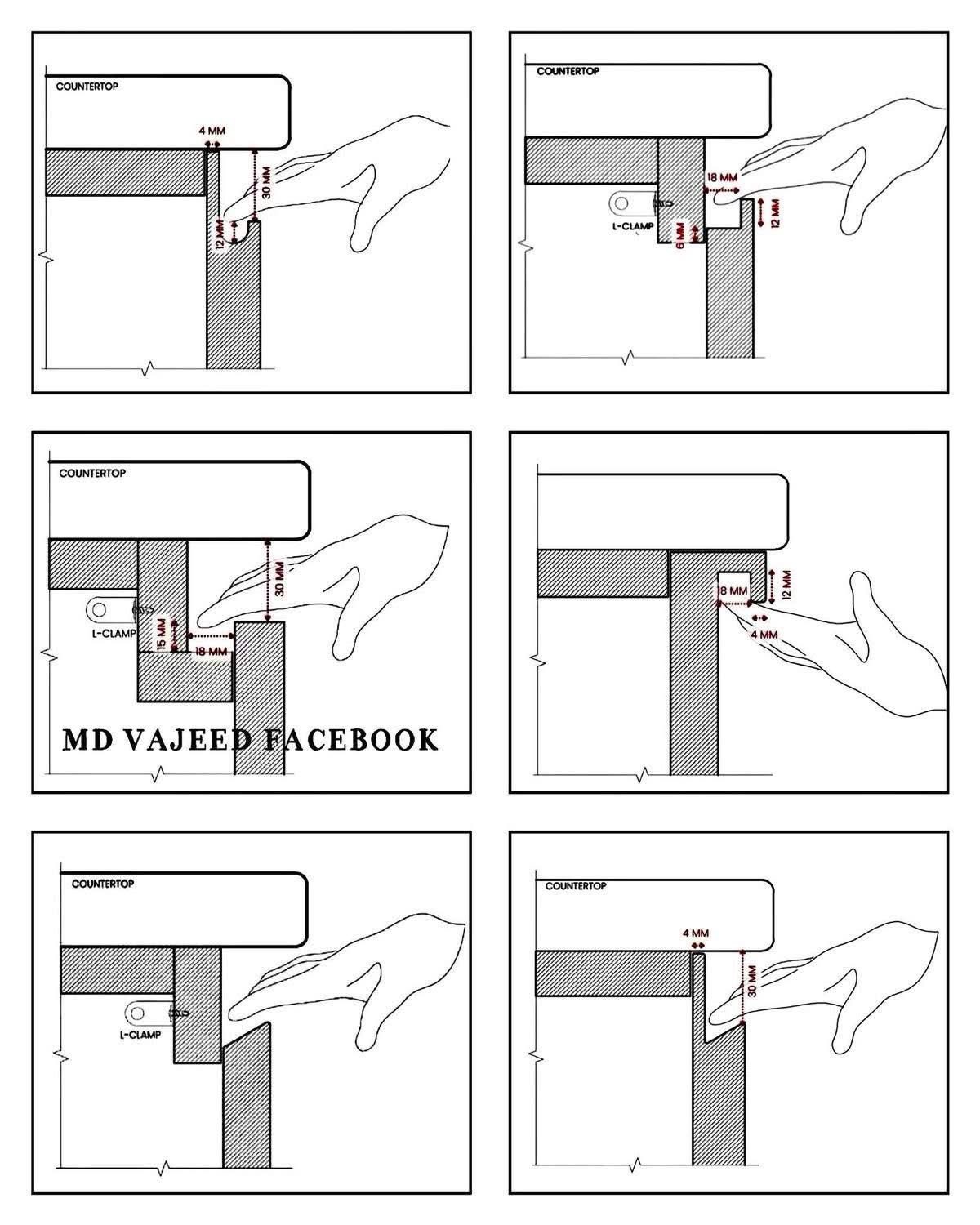

1. Chi tiết tay nắm âm dưới mặt đá bàn bếp
Minh họa các phương án thiết kế tay nắm âm để đảm bảo thao tác mở cửa tủ tiện lợi và an toàn.
Gồm nhiều cách xử lý khe hở, độ lùi tay và kết cấu giữ mặt đá bằng I-Clamp.
Được thiết kế với kích thước tiêu chuẩn phù hợp mặt đá dày từ 12mm đến 30mm.

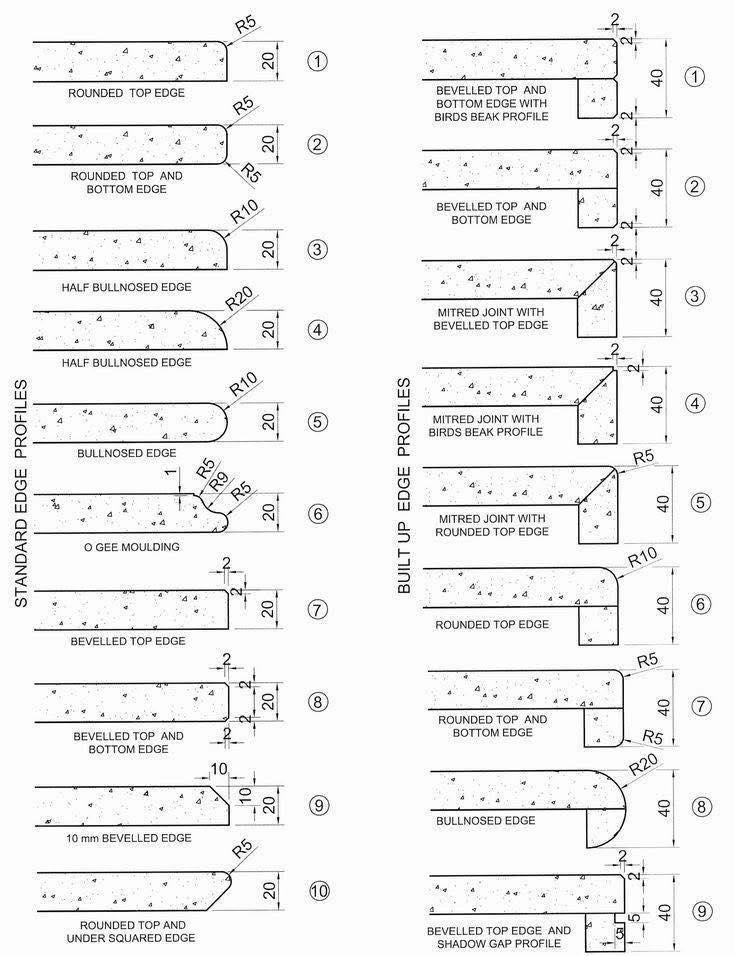

2. Cấu tạo và kiểu bo cạnh mặt đá bàn bếp
Phân loại theo hai nhóm: Cạnh tiêu chuẩn (20mm) và cạnh dày (40mm).
Bao gồm các kiểu bo như: bo tròn, bo vát, bullnose, ogee, birds beak, mộng ghép…
Phục vụ cho nhiều phong cách thiết kế từ cổ điển đến hiện đại.

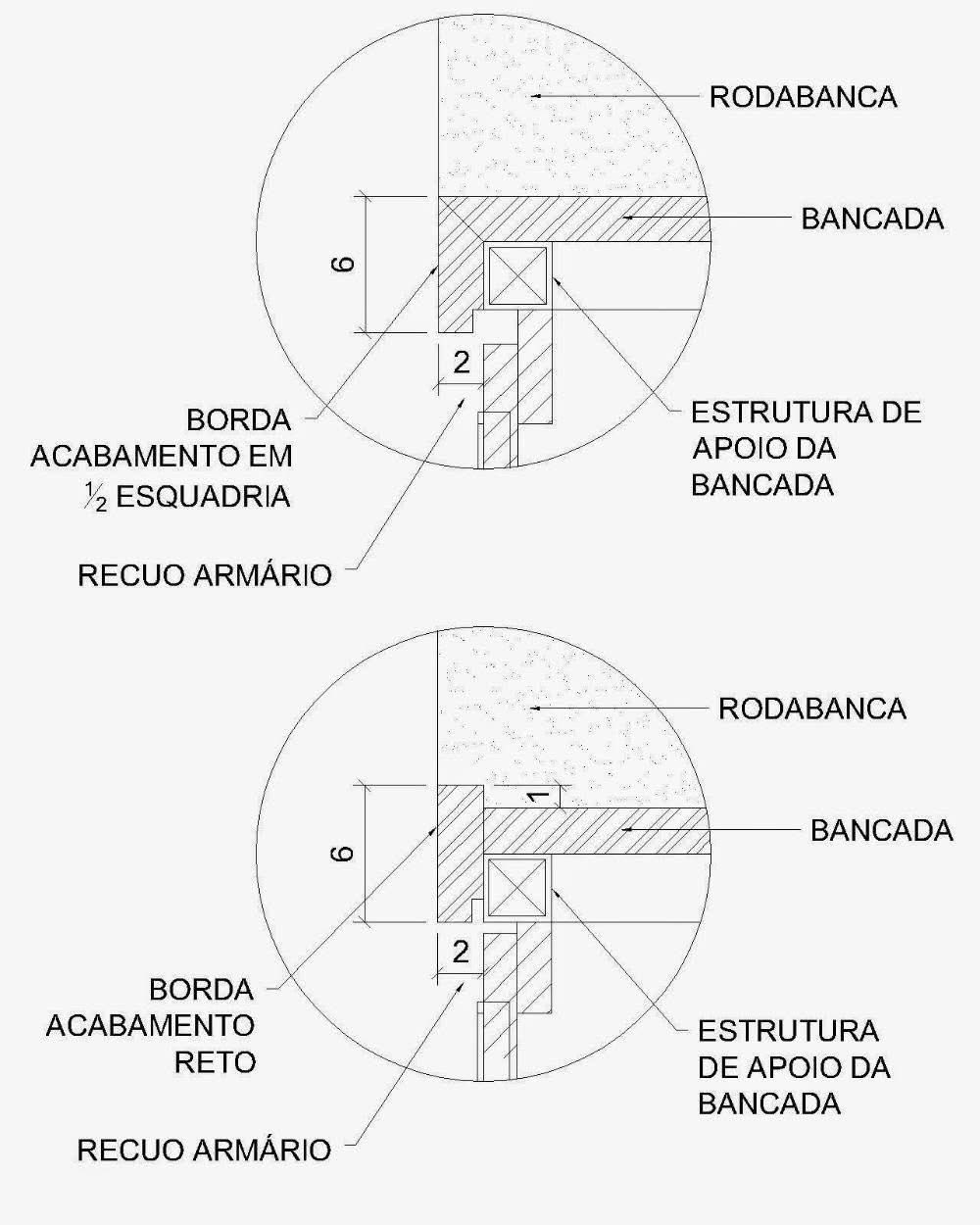

3. Chi tiết kết nối giữa mặt bàn và tủ bếp dưới
Thể hiện phương án giấu phần gờ tủ nhằm tạo thẩm mỹ gọn gàng.
Gồm hai kiểu kết thúc cạnh: cạnh vát 45 độ và cạnh thẳng.
Có phần lùi tủ (recuo armário) giúp không bị cấn chân khi đứng thao tác.

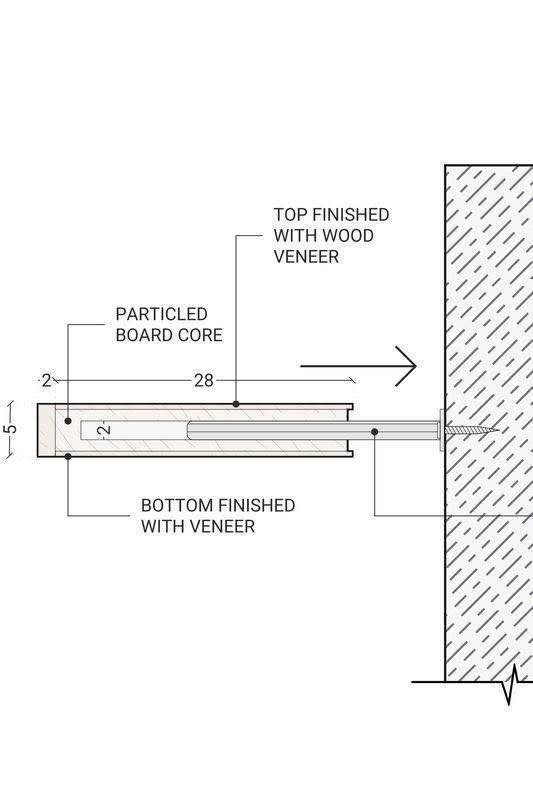

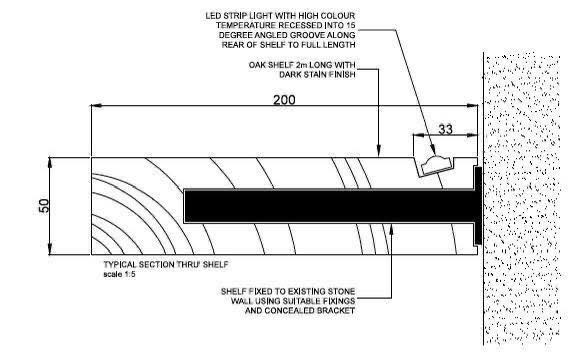

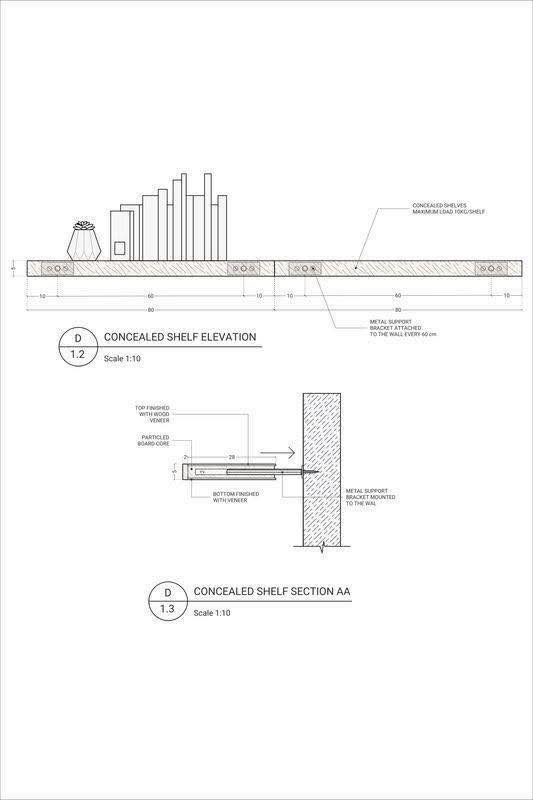

4. Cấu tạo kệ treo âm tường (concealed shelf)
Thiết kế giấu hoàn toàn hệ giá đỡ bằng kim loại bên trong lớp ván.
Bản vẽ gồm mặt đứng và mặt cắt, chỉ rõ chi tiết kết cấu và phương án neo tường.
Phù hợp sử dụng cho các không gian hiện đại, tối giản, đảm bảo khả năng chịu lực tốt.
