[Thủ thuật] Cách chèn Excel vào AutoCAD không bị lỗi

Xin chào bạn, tôi Văn Thêm (Nick FB Develope Partner) đây ạ, zalo tôi :  0978449221 Rất nhiều bạn Inbox nên tôi chia sẽ các bạn, hy vọng sẽ giúp ích đến các bạn. Có thể liên hệ tôi qua các kênh sau: Zalo : 0978.449.221  ,Page FB: Revit Đà Nẵng,   Page FB: Autocad Đà Nẵng,  Page FB: Cty BIM House,   Group FB: BIM House-  BIM Edu

• Có một nhược điểm khi chèn excel vào CAD dưới dạng ảnh hoặc Data Link đó là trường hợp bảng excel quá dài.
• Các bạn hãy tưởng tượng các bạn muốn chèn 1 bảng thống kê rất dài vào CAD, sau khi chèn vào các bạn sẽ phải chia bảng thống kê ra nhiều bản vẽ. Các bạn có nhận thấy tiêu đề của bảng thống kê như tên thanh, hình dạng, kích thước, số lượng… chỉ có ở bảng chia đầu tiên không.
• Lúc này nếu dùng cách chèn dưới dạng ảnh, dạng Data Link,… các bạn đều phải XCLIP hoặc thể hiện bản vẽ bên Layout mới có thể khắc phục được.
• Cũng chính vì đã từng gặp bài toán này khi chèn bảng thống kê thép, bảng thống kê tọa độ cọc,… mà mình đã nảy sinh ra cách làm này. Đó là xuất bản vẽ từ Excel ra PDF sau đó chèn PDF vào AutoCAD, hoàn toàn không lỗi in ấn.

Cách làm cụ thể như sau:

Bước 1: Bật file Excel cần chèn lên: Tiến hành làm theo 3 bước như ảnh hướng dẫn bên dưới (Mục đích nhằm cố định phần bạn muốn xuất hiện ở mỗi trang in) cái này là thủ thuật excel mình không muốn nói dài dòng ở đây:

Bước 2: In toàn bộ bảng excel thành các tờ A4 dọc và gom trong một file PDF duy nhất.

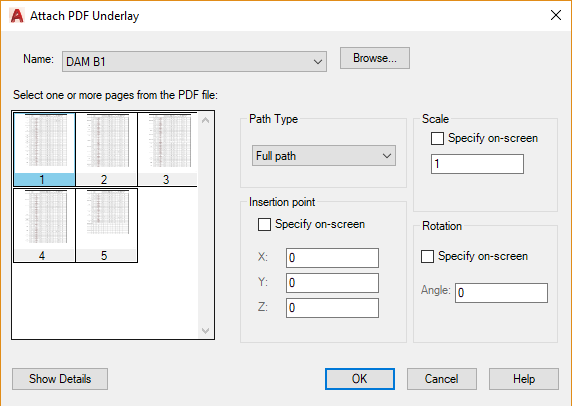

Bước 3: Bật CAD lên chọn Insert PDF, tìm tới đường link file PDF và click OK để hộp thoại Attach PDF Underlay hiện ra:

Ở bước này các bạn nhấn Ctrl và chọn toàn bộ các bản vẽ PDF cần chèn vào. Tiếp thep tiến hành tùy chọn như ảnh hướng dẫn bên trên.

Bước 4: Click lần lượt các điểm trên CAD để đặt file PDF cần chèn. Số lượng bản vẽ bao nhiêu, các bạn tiến hành click chèn bấy nhiêu điểm:

Bước 5: Click chọn tờ PDF chèn vào và chuột phải chọn PDF Clip/ Tiếp chọn New boundary:

Bước 6: Quét qua bảng thống kê để chọn vùng cần hiển thị chúng ta sẽ được các bảng thống kê đẹp và không hề lỗi như ý muốn khi đưa vào in ấn:

Done!

Đây chỉ là một mẹo nhỏ khi các bạn gặp bí. Hy vọng giúp ích được cho anh em trong thiết kế.

Mình xin kết thúc bài viết hướng dẫn cách chèn Excel vào AutoCAD không bị lỗi tại đây.
