Chế độ bắt điểm Osnap
Khi làm việc với AutoCAD, chế độ bắt điểm (Object Snap) rất quan trọng đối với người dùng trong việc dựng hình và triển khai bản vẽ kỹ thuật. Bài viết này hướng dẫn các bạn các thiết lập của Chế độ bắt điểm Osnap.

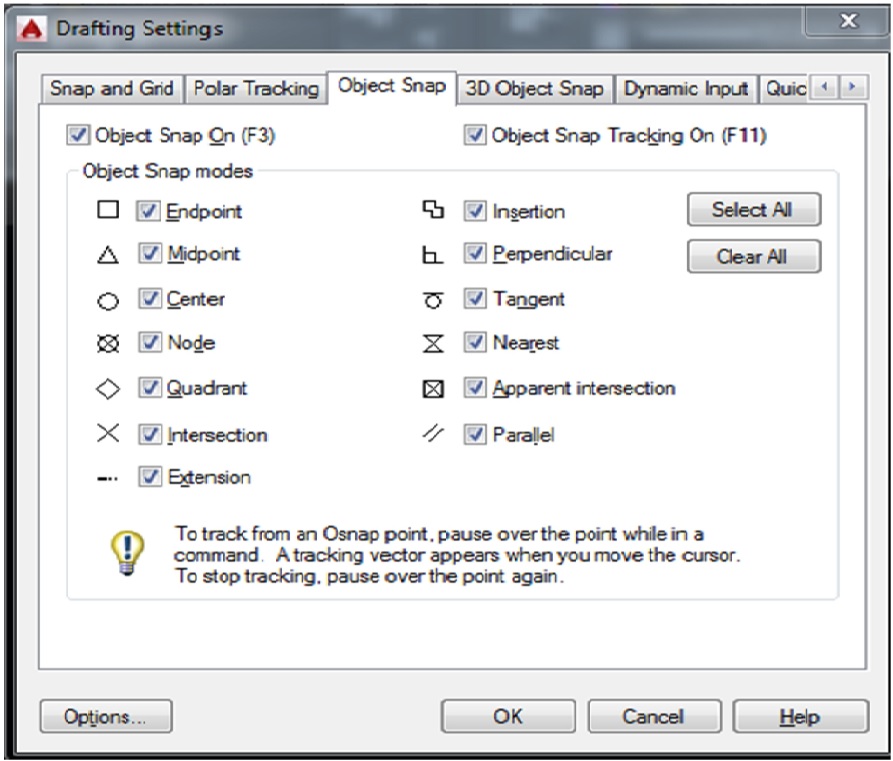

Lệnh tắt: OS
Chi tiết các chế độ bắt điểm:
– END POINT: Điểm đầu – điểm cuối
– MIND POINT: Điểm chính giữa
– CENTER: Tâm đường tròn cung tròn
– NODE: Điểm nút
– QUADRANT: Góc phần tư đường tròn
– INTERSECTION: Điểm giao nhau
– EXTENSION: Điểm trên đường kéo dài
– INSERTION: Điểm chèn block
– PERPENDICULAR: Điểm vuông góc
– TANGENT: Điểm tiếp xúc đường tròn, cung tròn.
– NEAREST: Điểm gần nhất
– APPARENT INTERSECTION: Điểm giao nhau rõ rang
– PARALLLEL: Truy bắt đường thẳng song song
Tùy vào mục đích sử dụng mà bật các chế độ truy bắt điểm sao cho phù hợp. Người dùng nên tích chọn các mục“endpoint, midpoint, center,quadrant, intersection, perpendigular, nearest”.
Tổng hợp phím tắt trong AutoCAD:
Dưới đây là tổng hợp một số phím tắt quan trọng cho người dùng AutoCAD:
| F1 | Trợ giúp |
| F2 | Chuyển màn hình đồ họa sang màn hình v/bản và ngược lại |
| F3 (Ctrl+F) | Tắt bật chế độ truy bắt điểm |
| F5 (Ctrl+E) | Chuyển màn hình chiếu trục đo sang màn hình chiếu trục đo khác |
| F6 (Ctrl+D) | Hiện thị động tọa độ con chuột khi thay đổi vtri trên màn hình |
| F7 (Ctrl+G) | Tắt bật mạng lưới truy bất điểm Grid |
| F8 (Ctrl+L) | Tắt bật đường gióng thẳng ngang |
| F9 (Ctrl+B) | Bật tắt bước nhảy Snap |
| F10 (Ctrl+U) | Tắt mở dòng trạng thái Polar |
| F11 (Ctrl+W) | Bật tắt Snap Tracking |
| F12 | Bật tắt hiện tên lênh trên màn mình |
| Ctrl + P | Thực hiện lệnh In Plot/Print |
| Ctrl + X | Cắt bản vẽ |
| Ctrl + C | Copy đôi tượng |
| Ctrl + V | Dán đối tượng vừa copy |
| Ctrl + Ships + V | Tạo 1 block nhanh khi vừa copy đối tượng xong bằng Ctrl+C |
| Ctrl + Q | Thoát bản vẽ |
| Ctrl + N | Tạo bản vẽ mới |
| Ctrl + S | Lưu bản vẽ |
| Ctrl + O | Mở bản vẽ |
| Ctrl + Z | Thực hiện lênh Undo quay lại |
| Ctrl + Y | Thực hiện lệnh Redo |
| Ctrl + 0 | Bật tắt mở rộng toàn khung nhìn bản vẽ |
| Ctrl + 1 | Bật tắt bảng lệnh Modify quản lý đối tượng |
| Ctrl + 2 | Bật mở hộp thoại Design Center lấy dữ liệu bản vẽ khác |
| Ctrl + 5 | Bặt tắt bảng quản lý bản vẽ của SHEETSET |
| Ctrl + 7 | Bật tắt bảng lấy lại bản vẽ khi bị tự thoát ra ngoài |
| Ctrl + 8 | Bật tắt tính năng máy tính tay nhanh để tính toán đơn giản |
| Ctrl + 9 | Bật tắt dòng Command |
Hy vọng bài viết về chế độ bắt điểm Osnap trong AutoCAD sẽ giúp các bạn học tập tốt hơn..!
